Dando sequencia nos trabalhos, após a instalação do hélix, iniciei a construção do segundo nível, a parte maior, que justamente inicia-se a partir do hélix. Devido a falta de "mão de obra" , pois só disponho de 2 mãos e 2 grampos de marceneiro para segurar, nivelar e parafusar tudo, resolvi mudar um pouquinho o método de fixação do "frame" na parede. Em posições pré definidas, coloquei "travessas" parafusadas na parede, e a estrutura foi parafusada nessas travessas, o que facilitou muito a execução do trabalho. Outro ponto a se destacar, que não foi planejado desta forma, foi a transição entre o helix e o tabaldo superior. Para poder fazer uma transição mais suave, resolvi "rebaixar" os primeiros 50 cm da estrutura, o que vai colaborar para dar uma "quebrada" no cenário . Tendo a estrutura praticamente pronta, trabalhei na "ponte" que fará a ligação entre um lado e o outro e também na iluminação ambiente que ficará embutida na estrutura. Nessa altura do "campeonato" já posso afirmar que todo planejamento possivel é necessário para que não haja perda de tempo e material, pois acredito que as coisas tendem a ficar cada vez mais complicadas e mais dificeis de serem feitas!

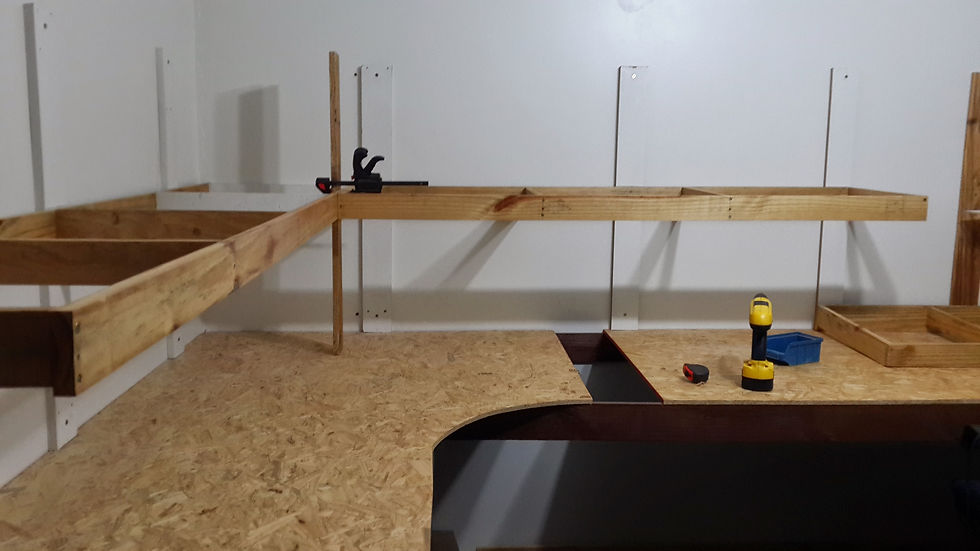

Primeira e segunda parte fixada nas travessas parafusadas na parede.
Terceira parte, rebaixada, que conecta o hélix ao tablado superior.
Posteriormente essa parte receberá alguns ajustes finos para fazer a transição entre o hélix e o tablado.
Aqui já com a parte superior no lugar.
Uma perspectiva geral depois das peças afixadas nos lugares.
Depois do Lado Maior no lugar, resolvi voltar a trabalhar no Lado Meno, instalado anteriormente.
Para facilitar a instalação elétrica e a pintura , resolvi remover algumas partes já instaladas, como o back drop e a chapa . Realizei a pintura da estutura na cor azul céu (mesma cor do back drop) e o branco no fundo da chapa.
Também ja fiz os furos para receber a fiação para os trilhos e para as construções posteriormente.
E fez-se a luz!!!
Na parte superior também instalei as lâmpadas.

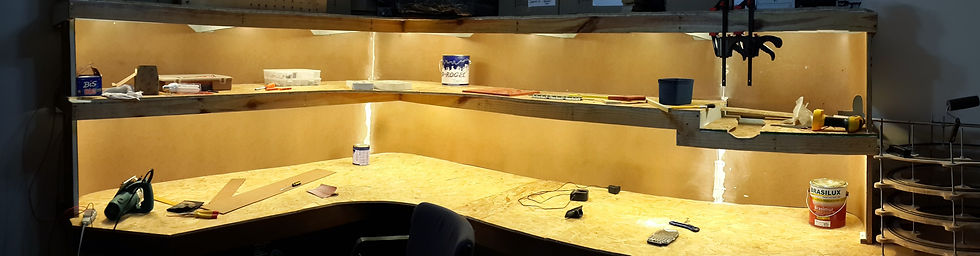

Uma visão geral com a luz do cômodo apagada e as da maquete acessas. Utilizei lâmpadas eletronicas de 25W na cor amarela, para poder simular o dia. No canto inferior em baixo, coloquei uma lâmpada branca. Note a diferença.
Em frente a porta, comecei a trabalhar na "ponte movel" que liga uma parte a outra.
Utilizei uma peça de 10 cm de largura com duas laterais de 7 cm para dar firmeza ao conjunto.
Em um dos lados fiz o "encaixe" da ponte. Um simples rebaixo no tablado pemite um encaixe legal para a ponte.
O encaixe do outro lado.
Visão do encaixe com a ponte.
Na parte inferior precedi da mesma maneira.
Essa é a peça móvel que faz o fechamento do nível inferior.
Na sequencia iniciei a aplicação das chapas de eucatex no fundo da estrutura, para posterior aplicação do Backdrop.
Aqui o detalhe da transição de saida do hélix para a parte superior.
E para finalizar essa etapa, também fiz a instalação elétrica dessa parte da mesma forma utilizada na outra.
Bom pessoal, por enquanto é isso. Espero que todo esse trabalho dê bons resultados no final!
Abraço a todos!
Fernando Franco
